Mekanik varyatör, değişken oranlar için episiklik bir şanzımana dayanmaktadır. Motor, uyduları döndüren güneş halkalarını döndürür. Sırayla bunlar sabit dış halka ve harici hareketli halka ile temas halindedir.

Uydular eksenleri etrafında dönerken aynı anda uydu taşıyıcısının (çıkış mili) dönüşünü başlatır.

Hareketli dış yarış yolunun eksenel konumunu kontrol vidası, bilya tutucu halka ve sabit kam  aracılığıyla değiştirerek uydular, dönüşlerinin radyal konumunu değiştirmeye zorlanır. Böylece, yuvarlanma çapları değişir ve çıkış milinin açısal hızı da değişir.

Dış halkaların yuvarlanma temas noktası uyduların merkezine yakın olduğunda çıkış hızı azalacaktır: çıkış mili daha yavaş dönecek ve böylece çıkış tork değeri artacaktır.

ÜRÜN DETAYLARI

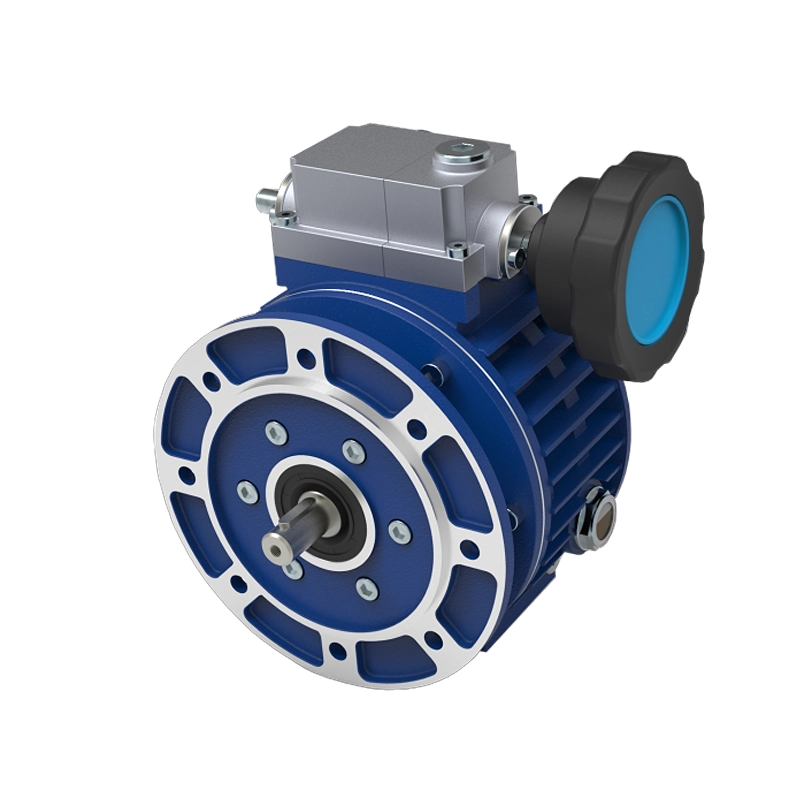

• N Serisi 003, 005, 010, 020, 030 ve 050 güç aralığındaki mekanik varyatörler 0,25 kW ila 4 kW giriş güç aralağında çalışan alüminyumdan üretilen sistemelerdir.
• Varyasyon aralığı 1 - 6.
• Alüminyum gövde, daha rahat uygulamalar ve taşıma için ağırlık azaltma avantajı sağlar.
• Kapalı giriş flanşı, kolay kurulum için varyatör kasasının ayrılmaz bir parçasıdır ve yağ sızıntısı olasılığını önler.
• IEC B5 motor bağlantıları standart olarak mevcuttur.
• Manyetik havalandırma tapası temiz bir yağlayıcıyı korur ve bakım aralıklarını uzatır.
• Yağ banyosu çalışması, sessiz ve titreşimsiz çalışma için yüksek verimlilik sağlar.
• Ünite her iki yönde de çalışabilir, giriş ve çıkış milleri aynı yönde döner.
• Çift uzatılmış tahrik mili, her iki taraftan kolay kurulum sağlar.
• Basit tasarım, standart üniteye hem ayak hem de flanş montajına izin vererek stok seviyelerini azaltır ve hızlı teslimat sağlar.
